Trimble SXシリーズ

後方後会法による任意点設置、突出観測による新点設置（業務別測量手法のご提案）

Trimble SX10に搭載している基本機能である後方後会法による任意の場所への器械点設置、突出観測による新点設置等により、現場で発生する不測の事態にも迅速な対応が行えます。

i-Construction業務にも最適
（業務別スキャンのご提案）

ハイブリッド測量機であるTrimble SX10は、1台でTSとスキャナを瞬時に切り替えての観測が可能により、i-Construction業務にも最適です。起工測量から最終出来形の3次元計測を初め、出来高数量計算のための3次元計測もこの1台で作業が行えます。TBCに3次元計測データを取り込むことで最終成果の出来形管理帳票も作成可能です。

Trimble Business Center（Trimble SX10）

Trimble SX10で取得した観測データをTrimble Business Centerに取り込むことで合成、カラーマッチングを自動展開します。TBCに搭載している各種点群編集機能を利用し、様々な成果が作成できます。

その他の特徴（Trimble SX10）

Trimble Sシリーズと共通のアクセサリ採用、耐環境性能に優れたIP55を取得、トンネルや夜間等の視認しにくい現場でもイルミネートライトも装備。暗がりでの観測で確実にガイドします。

3Dスキャニング機能①

特許取得済みの新設計EDM　"Trimble 3DM Lightning Technorogy"を搭載。距離精度1.5mm　1秒間に26,600点と高速かつ高精度でのスキャニングが可能です。

3Dスキャニング機能②

Trimble SX10の大きな特長であるエリアスキャン、バンドスキャンを詳しく解説しています。

タイプ別スキャン
（業務別スキャンのご提案）

Trimble SX10で標準搭載のエリアスキャン、フルドームスキャン、リングスキャン等、業務に併せた様々なスキャン方法をご紹介します。

タイプ別スキャン
（業務別スキャンのご提案）

街中での交通量の多いスキャン業務で最適なバンドスキャンのご紹介です。

MagDrive

Trimbleサーボトータルステーション"Trimble Sシリーズ"に採用している電磁誘導式ギアレス駆動システム"MagDrive"をTrimble SX10に搭載。リニアモーターの原理を採用し、無接触・無摩耗による長寿命化を実現。1秒間に115°という高速旋回によりミラー追従性が高く、オートロック・ロボティックを利用した測量方法で威力を発揮します。

Trimble VISION

Trimble SX10は、広角、標準、望遠の3つのカメラを搭載しています。拡大、縮小も画面で指示するだけで、視準軸が一致したまま自動的に3つのカメラを瞬時に切り替えます。視準も画面を見ながら、おおよその位置をタップし、1″単位での制御が可能です。

オートロック/ロボティック機能

Trimble VISION機能を利用した、オートロックとロボティック機能はターゲットロックまでの時間を大幅に短縮します。またWiFiの高速通信による画像の無遅延で正確なターゲットロックを実現し作業の効率アップをはかります。

確実で高速な対回観測、現況観測
（業務別測量手法のご提案）

Trimble SX10はタブレットPCで直接写し出されるミラーに直接タップすることで、スピーディーかつ高精度の観測を実現。自動対回観測や他の反射物に干渉しないオートロック機能により、街中での現況測量でも誤視準のない環境を提供します。

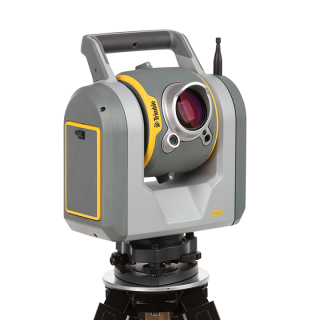

Trimble SX10
イントロダクション

Trimble SX10は 「高精度トータルステーション」「3Dスキャニング機能」「高解像度イメージャー」の3つの技術を融合した 最先端の 次世代型測量機です。Trimble S シリーズ サーボトータルステーションの自動視準・自動追尾・ロボティック観測の技術を搭載しました。「3Dスキャニング」は全く新しいバンドスキャニング方式でデータ欠損のないスキャニングが実現しました。付属のコントローラによる大型ディスプレイの　高解像度ビュアーで作業効率を大幅に改善しました。

Trimble SX10のコンセプト

高精度サーボトータルステーション、3Dスキャナ、イメージャが融合された、次世代型ハイブリッド測量機『Trimble SX10』の基本機能の概要をご紹介します。

ハードウェアの基本性能

世界最高ベルの測距精度・高精度測角精度を搭載したTrimble SX10のトータルステーション機能を紹介した動画です。長距離観測、唯一無二の傾き補正システムを搭載しており、様々な業務に対応した測量機です。
